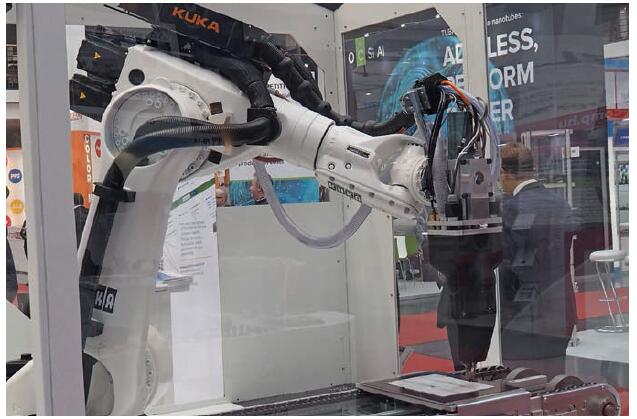

德國伊之密正在準備向市場推出一種將螺桿式塑化裝置固定在六軸機器人上的混合式制造單元。這一新式的加工方法實現了用顆粒和標準纖維增強混合物進行結構件的增材制造。

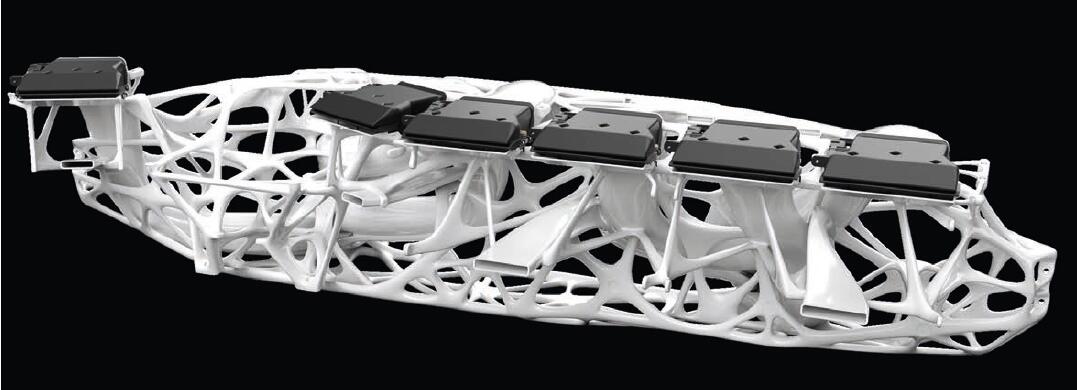

汽車儀表板的一體化仿生載體結構概念研究(?SMP Deutschland GmbH)

增材制造工藝非常適用于通過CAD數據直接生產的三維零件，避免使用模具。因此，基于塑料的增材制造工藝廣泛應用于樣品的制作。在不久的將來，增材制造工藝很可能通過快速制造的方式取代以往成本高昂的單件或小批量產品生產。但是針對部分非必要的樣品要求，增材制造工藝仍無法全部滿足。比如，無法在短時間內成型有表面質量要求的大型部件；由于材料、設備和性能的要求，無法實現高生產率，也無法使用既有的標準原料進行生產。由此提出了一種新的方式，通過基于擠出實現增材制造（SEAM），并結合復合工藝經濟地通過熱塑性原材料制造幾何結構復雜的大尺寸產品。

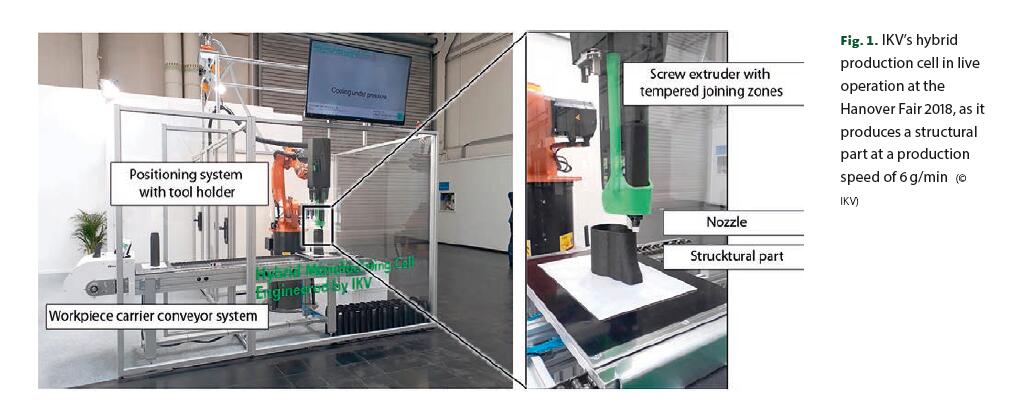

圖1：在2018漢諾威博覽會現場，運行的柔性增材制造系統，其打印結構件的產率為6克/分鐘(?IKV)

獲獎的內裝部件概念研究

由德國伯欽根的汽車行業供應商 SMPDeutschland 公司所做的一項概念研究，展示了一個大型增材制造的應用實例。這個167厘米寬，采用仿生結構的儀表板載體(標題圖)贏得了2018年結構件的SPE汽車創新獎（汽車和塑料行業歷史最悠久、規模最大的獎項。）。它結合了橫梁、風管以及安全氣囊、轉向柱、顯示屏和蓋板的安裝點。由于采用了經拓?fù)鋬?yōu)化的輕量化設計，能夠有效地利用材料，從而降低材料消耗。此外，通過功能整合，消除了下游的加工步驟（比如組件的連接或固定），提高了機器的生產效率。在大幅減少模具投資的整體概念下，快速制造的方式能夠經濟地小批量生產這類結構件。

不過，這種載體結構的小批量生產目前還無法使用市場上已有的增材制造法來實現。一方面，現有的生產方法在零件尺寸、表面質量、功能集成和生產周期方面都有局限，另一方面，增材制造的適用材料范圍也受到嚴重的限制。在使用基于線材的工藝時，制造商受制于線材生產商及其高昂的價格。此外，高強度塑料很少被使用，也阻礙了有特殊要求的力學性能部件生產。

德國亞琛工業大學的塑料加工研究所(IKV)推出了一種增材制造系統，該系統遠遠超過了基于線材的系統的能力。它具有可以不斷集成自動化的能力，適合未來不斷改進探索，發掘潛力。

復合生產概念，新型的應用領域

復合生產單元的基礎是基于螺桿的擠出系統。該系統實現了減材和增材制造的自動化結合。IKV在2016年的IKV座談會上對它作了介紹，并在2016德國K展上將之公開展出，此后一直在對它進行持續開發(圖1)。

它采用一個6軸工業機器人作為線性定位系統，克服了對零件尺寸和復雜設計的常見局限。為確?？芍貜?fù)尺寸的穩定性和高水準的表面質量，同時又不限制零件的復雜性，該系統在零件制造過程中集成了減材工藝(如銑削、鉆孔等)，從而將增材制造和機械加工結合在同一個生產系統內。這種方法可以集成嵌件，比如螺紋或軸承襯套、模壓成型部件、電子或陶瓷嵌件，并在構建過程中為部件配備額外的功能。為此，用于擠出和機械加工的驅動器配備了標準的刀具更換系統，從而實現了高度的自動化和靈活性。

復合系統的核心結構是可以使用塑料顆粒的基于螺桿的塑化裝置。相比于基于線材的生產方式，這使得在高產量和可調節產量下均能同時使用未增強和高增強的塑料進行加工。除了產量增加之外，一個很大的優勢是顆粒的價格(每公斤約為1至8歐元)要比線材(每公斤約20至500歐元)低廉得多，具體視特定的材料而異。與所有生產工藝一樣，最終結果還需要看所用材料的可加工性。本質上取決于材料的尺寸穩定性(與收縮相關)和機械性能(與粘接相關)等方面。材料開發商也需要尋找哪些之前適合用于批量生產加工的材料也適用于增材制造。

合格批量材料的適用性

可加工高增強塑料化合物的增材制造工藝，為材料選擇及其生產的零件性能提供了新的潛力。在窄公差范圍內生產高增強塑料化合物是德國下齊森Akro-Plastic公司的核心競爭力。

使用IKV的系統技術可以加工 Akromid B3 ICF 30，含30%碳纖的尼龍6（纖維長度約為300μm）。這種材料已經在注塑領域中使用。由于纖維增強化合物收縮率較小，故十分適合塑料增材制造。由于這種尼龍化合物具有良好的塑化和流動特性，因此可以實現穩定的高速生產。在目前情況下，生產速度比基于線材層疊模型(FLM)快28倍。Akromid還提供1mm x 1 mm尺寸的顆粒，用以提高計量能力、進料特性和保壓次數。

IKV對材料的廣泛測試表明，基于半結晶聚合物的零件性能在很大程度上取決于加工的溫度。塑化增材制造工藝的一個重要優勢是聚合物分子和纖維的高取向性。沉積鏈內的取向性產生高度各向異性的力學性能(圖2)。

圖2：基于AkromidB3 ICF 30 PA6化合物制成的增材制造零件的機械性能和基材溫度的關系（資料來源:IKV)

在纖維方向上，可以達到相當于注塑成型的拉伸強度(見圖2，紅色參考線)。此外，基于擠出的增材制造中的層間壓力要比線材層疊模型(FLM)更高（通常高達數百巴）。這使得系統可以加工填料含量較高的熱塑性塑料，并提高沉積材料的機械性能。通過使用6軸的機器人，可以實現在產品需要強度的方向上進行加強，實現徹底的3D打印。

基于這些研究， Akromid B3 ICF 30 9 AM 黑色(7451)是一種適用于增材制造的材料。

為產業化鋪平道路

通過與德國亞琛的設備制造商德國伊之密（Yizumi Germany GmbH）的合作，基于螺桿的增材制造系統正在邁向產業化。針對一個旨在實現產業化的方案，試驗機已在2018年德國國際塑料加工技術及設備展覽會(Fakuma2018)上成功展示，并將在2018年德國法蘭克福精密成型及3D打印制造展會(Formnext 2018)上亮相(圖3)。該系統采用平臺策略，既可實現增材和減材兩種工藝的結合，又可根據應用要求提供更簡單、單獨基于螺桿擠出的解決方案。靈活的機器架構使得投資的成本相應下降。

圖3：Fakuma展會上展示了面向應用的試驗工廠，配備有快換系統模塊(? Hanser/F.Grundel)

這一系統概念可以結合現有（例如注塑或壓鑄組件）的生產鏈，通過增材制造的方式在后續加工功能結構。通過這種方式將注塑成型工藝與增材制造結合，從而經濟地生產多物料產品。比如，諸如外殼部件等產品就可以通過增材制造實現局部密封或結構加強。而現在，多物料成型需要使用到兩個注射單元和兩套模具。在未來，注塑成型工藝與增材制造生產線的結合將能做到局部補強。在此介紹的高生產率系統技術將可以在注塑成型周期內對零件上進行密封或加固結構。這將省去第二臺注塑機，并顯著降低在模具上的投資。同時，生產的靈活性將得到提高，從而可以更經濟地生產不同的產品版本。

結論

該項新工藝將通過德國伊之密及與整個價值鏈上各公司的技術合作來進行開發和市場化。這種生產技術的不斷發展將擴大增材制造的范圍，并逐步應用于批量生產。在材料方面，對現有系列化合物和新材料的進一步開發將有助于這種技術的發展。在軟件方面，需要考慮到在不同方向上的力學性能的差異性。在打印路徑方面，需要更經濟并且更高效的CAM系統去分析產品結構。硬件設備和原材料目前均有可以直接選用的。

作者

Christian Hopmann 教授，德國亞琛工業大學塑料加工研究院（IKV）主任

CelinaHellmich, IKV 增材制造科研助理

Nicolai Lammert 德國伊之密（Yizumi Germany）增材制造負責人 （郵箱：n.lammert@yizumi-germany.de）

Jan Dormanns博士, 德國伯欽根 SMP Deutschland 公司高級內飾開發工程師

Jurgen Rinderlin, SMP公司高級外裝開發工程師

Thilo Stier, 德國 Akro-Plastic 公司銷售及創新部負責人

Josef Zgrzebski, 德國 Akro-Plastic 公司應用工程師

文章翻譯來源：
Layer-by-Layer from Granulate to Part
High-Speed Additive Manufacturing of Fiber-Reinforced Structural Parts
https://www.kunststoffe.de/en/journal/archive/article/high-speed-additive-manufacturing-of-fiber-reinforced-structural-parts-7079955.html
