汽車裝飾件的高質量、低成本解決方案——向后處理說再見

2019-01-02

信息導讀:

——內容刊載于Kunststoffe Magazin 2018年11-12雙月刊。Kunststoffe Magazin 是世界著名的塑料行業媒體品牌，德國排名前二的塑料行業雜志，在德語國家發行量位居第一（IVW認證）。

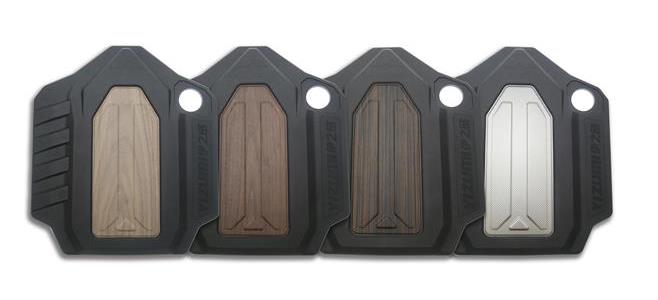

圖1 汽車發動機蓋FoamPro+DecoPro（微發泡+模內裝飾）解決方案

（可任意更換裝飾層種類，如木皮、鋁箔、PU，本文主要以鋁箔裝飾進行介紹）

如今，模內裝飾在產品設計、生產和質量等多方面更具靈活性，正逐步取代噴涂工藝。其中，汽車零部件的模內裝飾發展尤為迅速。為緊隨最新技術趨勢，伊之密與合作伙伴聯合開發FoamPro+DecoPro方案，在2018ChinaPlas上成功展示，獲得客戶高度認可。

此方案融入多項先進技術：

（1）裝飾箔背注射工藝—裝飾箔沖切和注塑一步成型；

（2）模內刻紋—賦予裝飾件優質外觀；

（3）微發泡成型工藝—實現產品重量減少、成型周期縮短和鎖模力降低。不論從產品本身，還是加工成型，這都是一個卓越的產品方案。

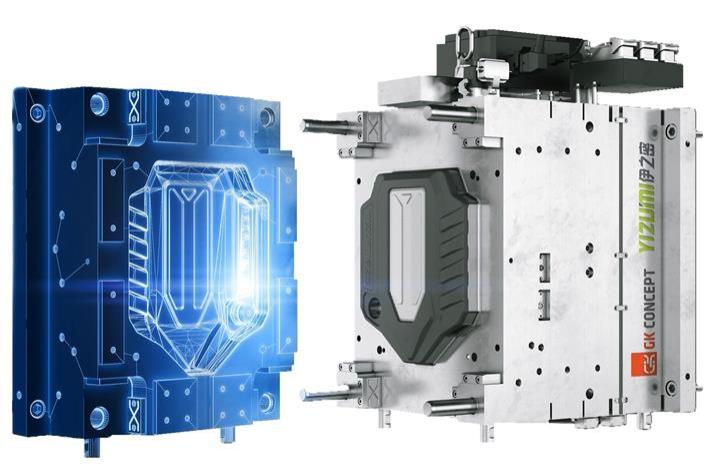

FoamPro+DecoPro模具圖

高精度成型設備

作為中國裝備技術領域的標桿企業，伊之密現已成立注塑機、壓鑄機、橡膠注射成型機、高速包裝系統、機器人自動化集成系統等多個事業部，在裝備制造領域?qū)崿F(xiàn)多元化發展。

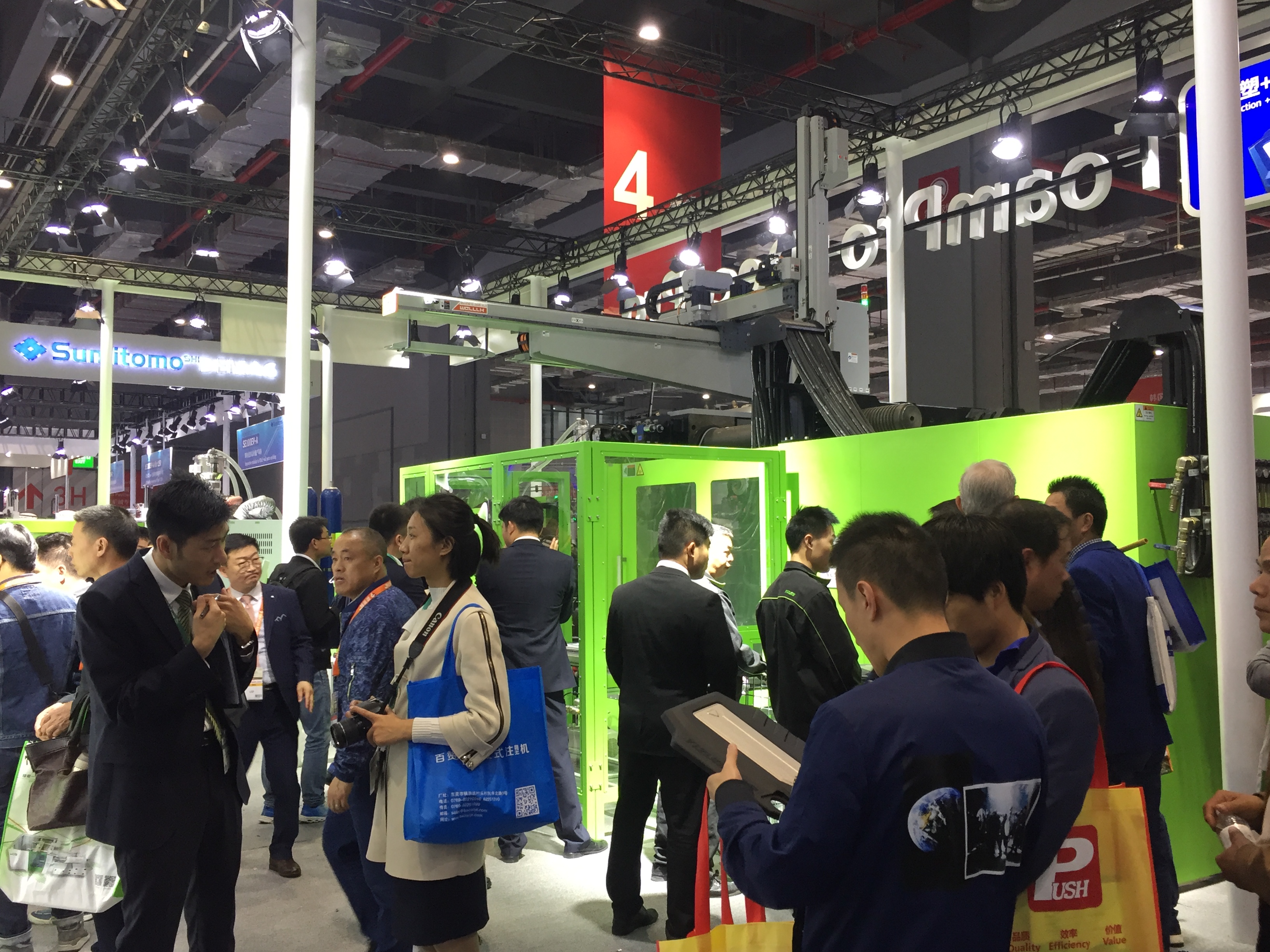

2018年上海ChinaPlas上，伊之密DP系列兩板式注塑機搭載FoamPro+DecoPro隆重推向市場。該方案所用注塑機為UN1000DP-IU9000，如圖2所示。該設備應用奧地利KEBA公司的操作系統。

鎖模單元使用高響應伺服控制技術，開合模重復精度達±0.1mm。射膠單元，雙比例閉環控制技術保證產品重量重復精度≤3‰。料管加熱采用陶瓷發熱圈，使用PID控溫技術，控溫精度±0.5℃。

伊之密“智能鎖模”技術，實現模板平行度自動修正控制，實現注射壓縮和二次開模等精密成型技術。本案例采用二次開模技術，行程1.00mm。

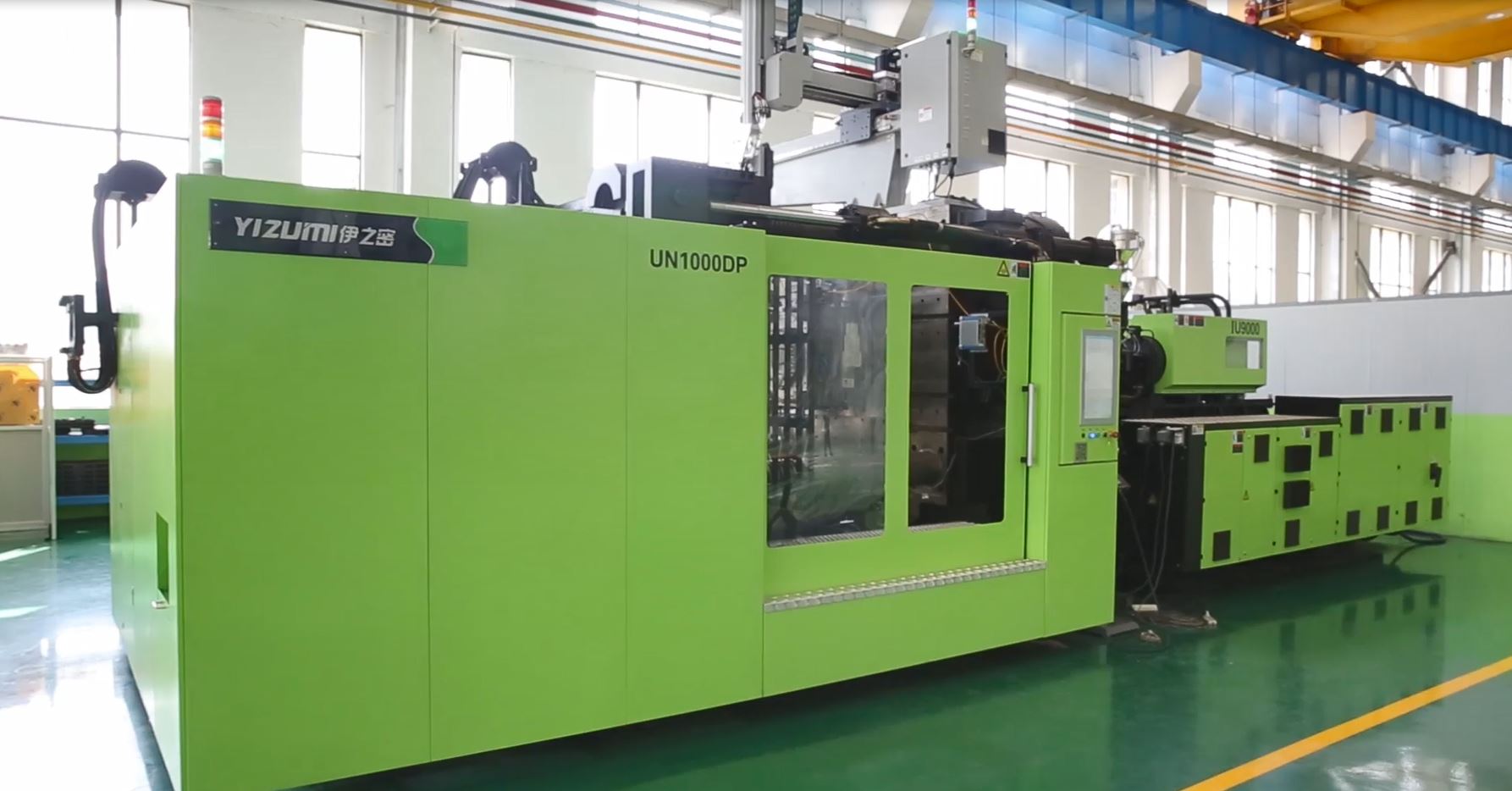

圖2 伊之密UN1000DP-IU9000車間實拍

裝飾鋁箔（Decorative Foil）

本案例所用裝飾鋁箔由德國Lyondellbasell公司提供。如圖3所示，裝飾鋁箔由柔性表層、鋁質中間層和PIT（塑料界面技術）層組成。PIT層是裝飾箔和塑料基體之間必需的粘結層，而柔性表層使模內刻紋成為可能。鋁箔裝飾層不僅賦予發動機蓋良好的金屬光澤，還提高制品耐久度，一定程度阻隔發動機噪音。

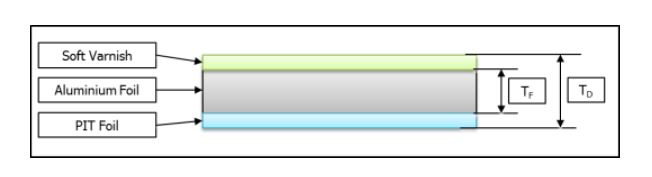

圖3 裝飾鋁箔的組成

裝飾鋁箔總厚度是0.3mm，鋁層厚度是0.2mm。裝飾件能夠在短時間內根據客戶需求轉換成木皮、TPO或紡織材料。裝飾件厚度沒有嚴格限制，保證模內刻紋清晰即可。

沖切模（Preform Tool）

沖切模同時具備沖切和沖壓功能，結構如圖4所示。整卷連續的裝飾箔固定在沖切模之上，每次合模之前裝飾箔被拉緊在沖切模和動定模之間，合模沖切成預設形狀并沖壓出一定表面形狀。開模之前，定模側壓縮空氣和動模側真空泵啟動，模具打開時鋁箔固定在動模一側。

在沖切模的底部，有一個驅動輥筒，它能在開模同時將鋁箔收卷預定長度，保證下一周期的鋁箔供應。如圖5所示，在驅動器的作用下，有一個切斷裝置及時將用過的鋁箔切斷。鋁箔沖切方案由德國GK Concept公司與伊之密合作開發。

圖4 機械手轉移沖切完成的鋁箔

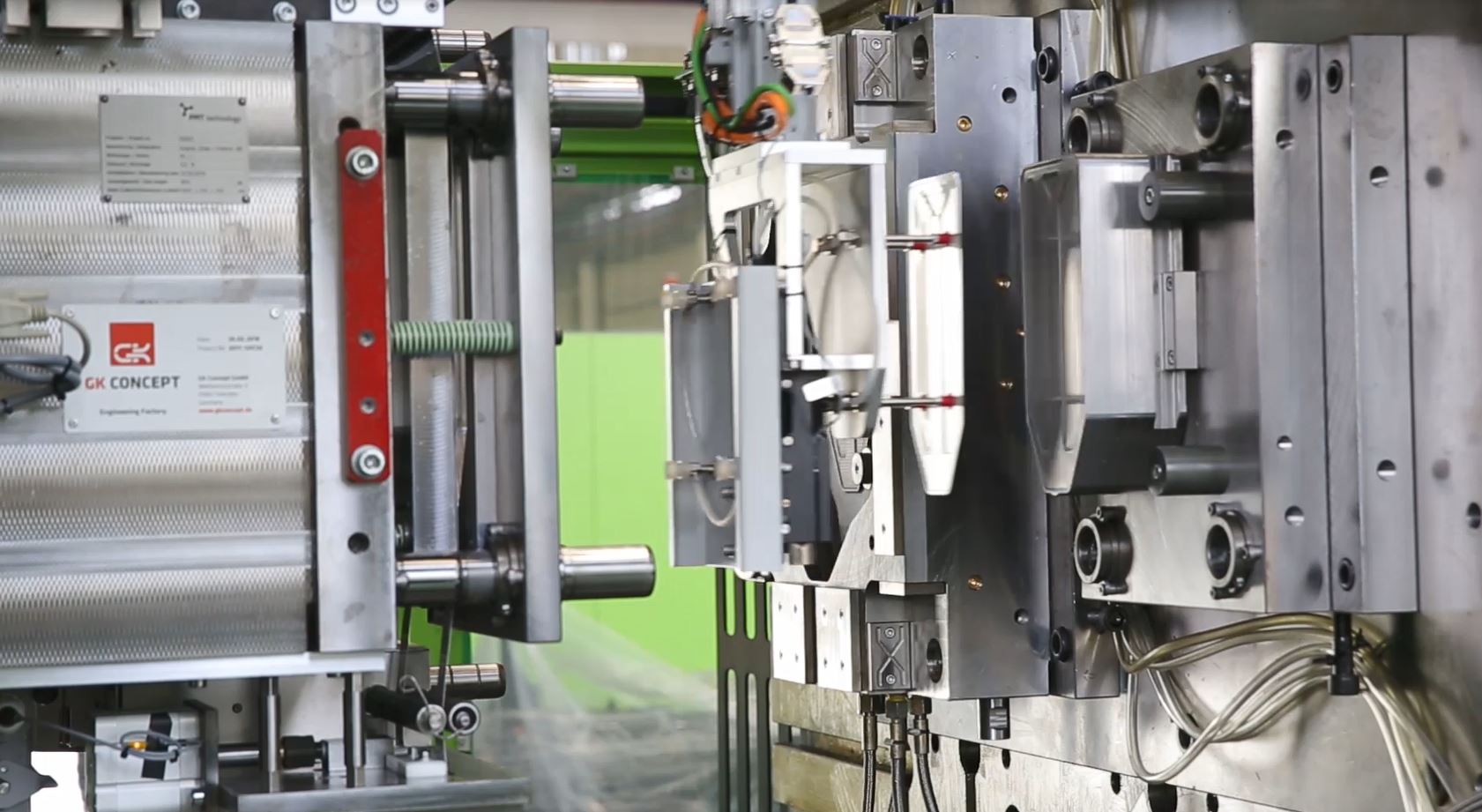

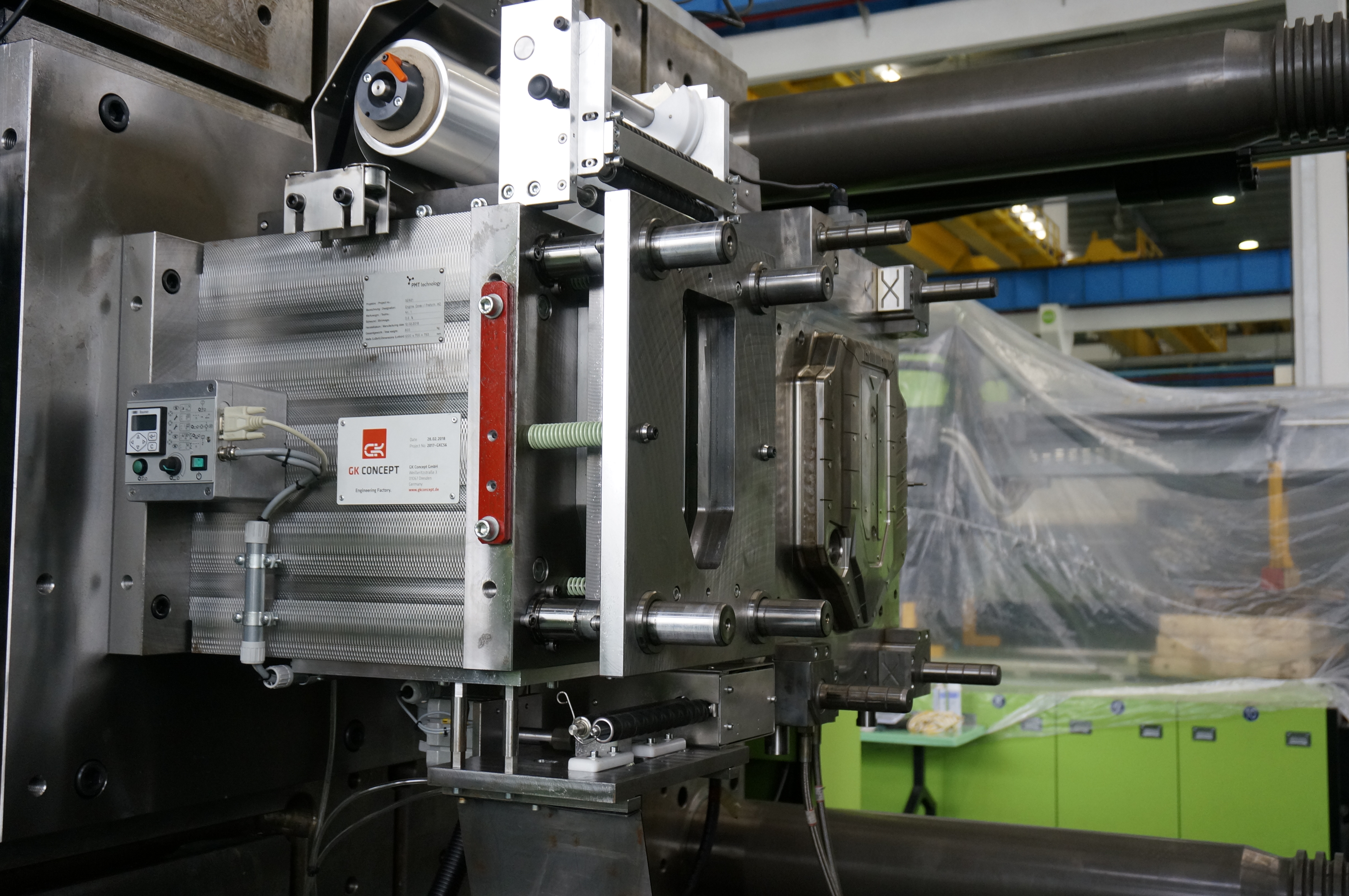

圖5 定模側一覽

模內刻紋（In-mold graining）

發動機蓋方案關鍵技術之一是模內刻紋，該技術在汽車內外飾件領域受到廣泛專注。模腔表面紋理如圖6所示，當熔融材料采用背注射技術注入模腔，裝飾箔（鋁或木材）形成相應表面紋理。模內刻紋關鍵點是根據注塑壓力選擇厚度、機械性能適中裝飾箔。成品裝飾箔表面紋理深淺由其硬度和注射壓力等因素決定。同時，塑料基材和裝飾層之間粘結是另外一個關鍵點。

模內刻紋技術極大地提高了制品表面質量，特別是微發泡制品。

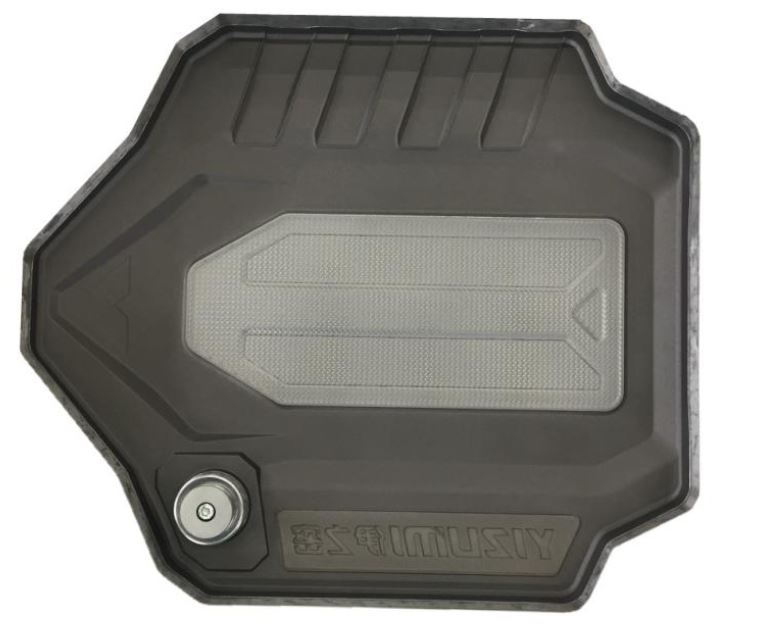

圖6 型腔表面的紋理

工藝過程（Process ）

如圖7所示，沖切模和注塑模并排安裝在兩塊模具夾板之間，然后整體固定在伊之密DP1000-IU9000注塑機上。機械手將沖切完成的鋁箔轉移到注塑模內，通過抽真空將鋁箔固定在注塑模腔。

之后，聚合物熔體經背注射進入模腔，熔體充滿模腔同時，注射壓力使得裝飾箔壓出與模腔表面一致的顆粒紋。方案中原料是PA66+30%GF，這是一種廣泛應用于微發泡領域的材料。該材料是由AKRO-PLASTIC公司提供。

本發動機蓋方案還用到MuCell?微發泡注塑技術。塑化過程中，超臨界流體（SCF）通過打氣頭被定量注入料筒內，并在螺桿作用下與塑料熔體混合擴散形成均相體系。常用超臨界流體有氮?dú)夂投趸?。之后，此均相體系注入模腔內。均相體系進入模腔時壓力下降，使其內溶解的氣體析出，氣泡核形成與長大。該過程與熔體沖模同步進行，最終結果是在產品內部形成均勻封閉泡孔結構。

此外，為了進一步發揮微發泡注塑工藝的潛能，本方案還配合二次開模技術。即熔體注射完成后，以較快速度移動模板使模具打開一定間隙。關鍵點是開模與產品發泡同步進行。如圖7所示，隨著模具內部氣泡不斷長大，塑料件厚度增加。

二次開模配合微發泡注塑工藝所得制品比同厚度實體制品減重可達30%。同時，極大地消除了產品翹曲變形，鎖模力下降50%，大幅度縮短成型周期。

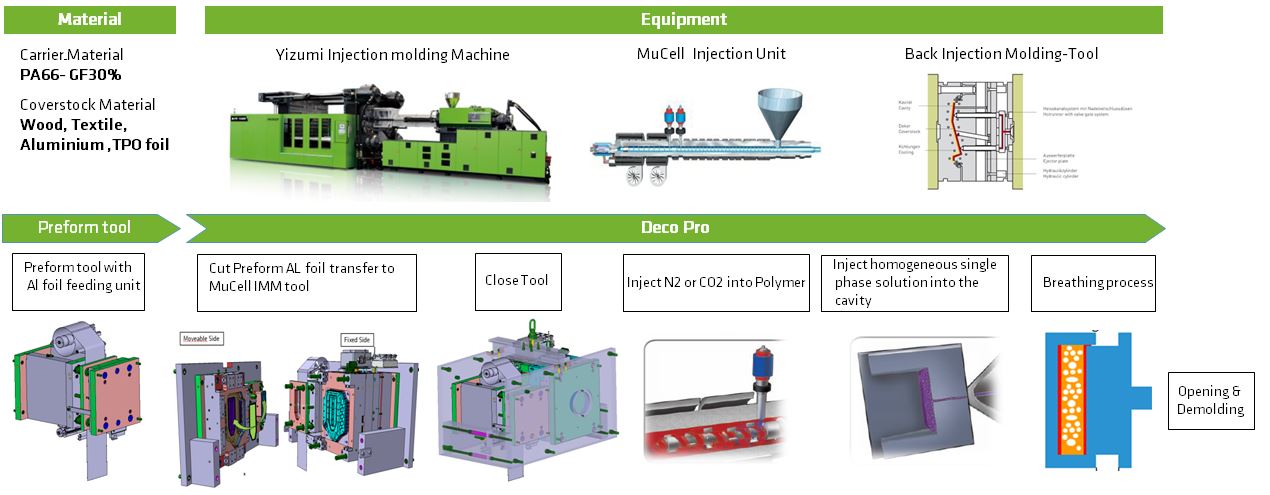

圖7 生產流程全覽與原理示意

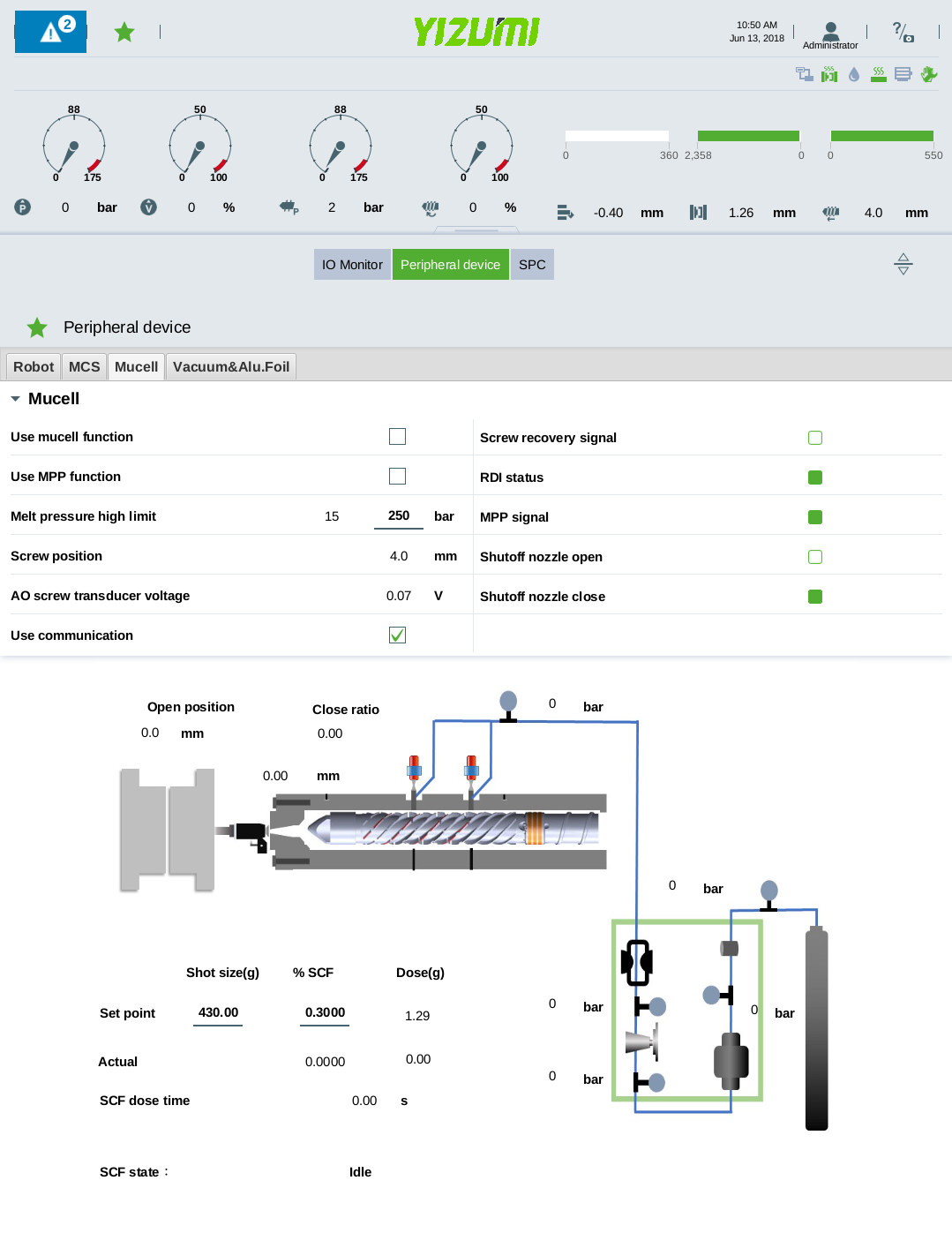

圖8 伊之密注塑機中微發泡設置頁面

本方案中的T300超臨界系統由Trexel提供。成型參數設定時，我們只需要在系統中輸入打氣量、產品重量等參數，如圖8所示。伊之密注塑機已經將超臨界系統整合到注塑機操作界面中，使整套設備更具人機交互性。

模具采用熱流道搭配伺服針閥，由意大利HRSflow提供。伺服針閥澆口可自由設置澆口打開時間和大小，可更好調節注塑沖模過程，從而減輕消除產品質量問題。

自動化（Automation）

沖切完成的鋁箔由機械手轉移到注塑模型腔內固定，隨后產品由機械手轉移到傳送帶。所用機械手為三軸伺服驅動，保證鋁箔及產品轉移的精確性。自動化系統由寧波偉立機器人科技有限公司提供。

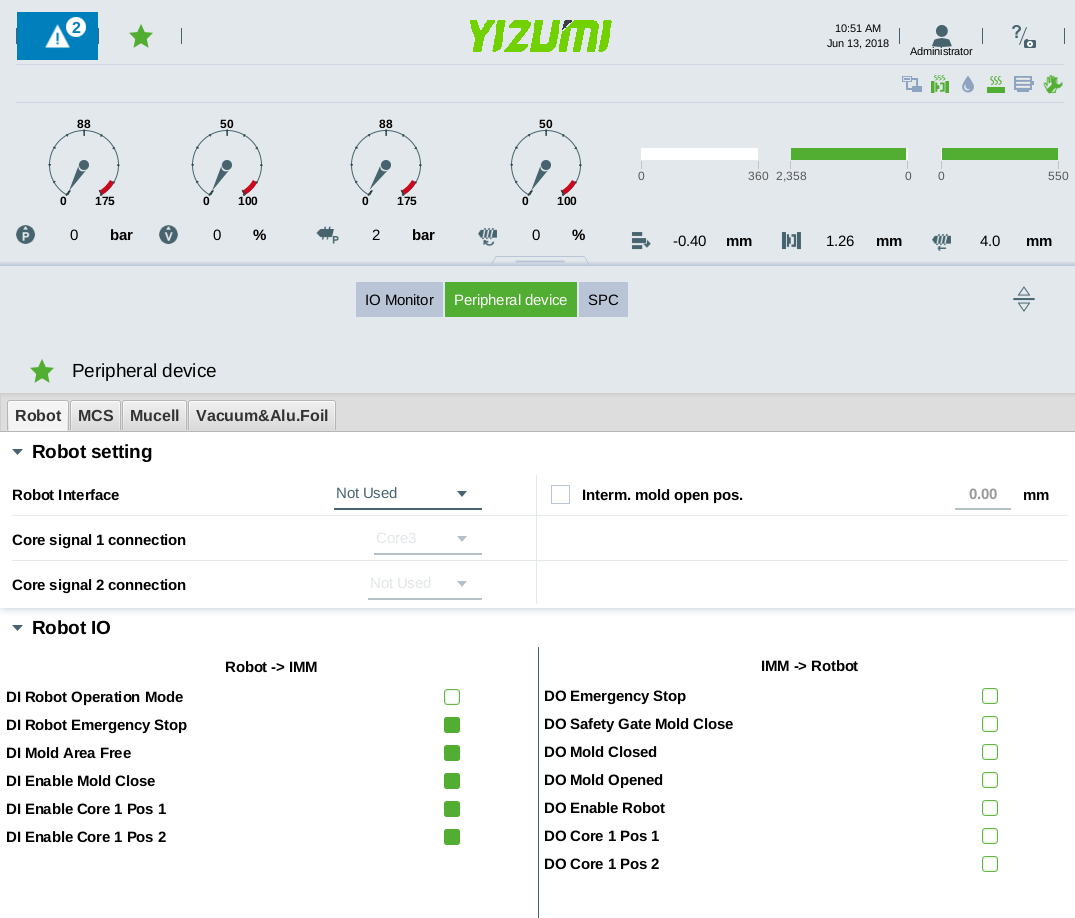

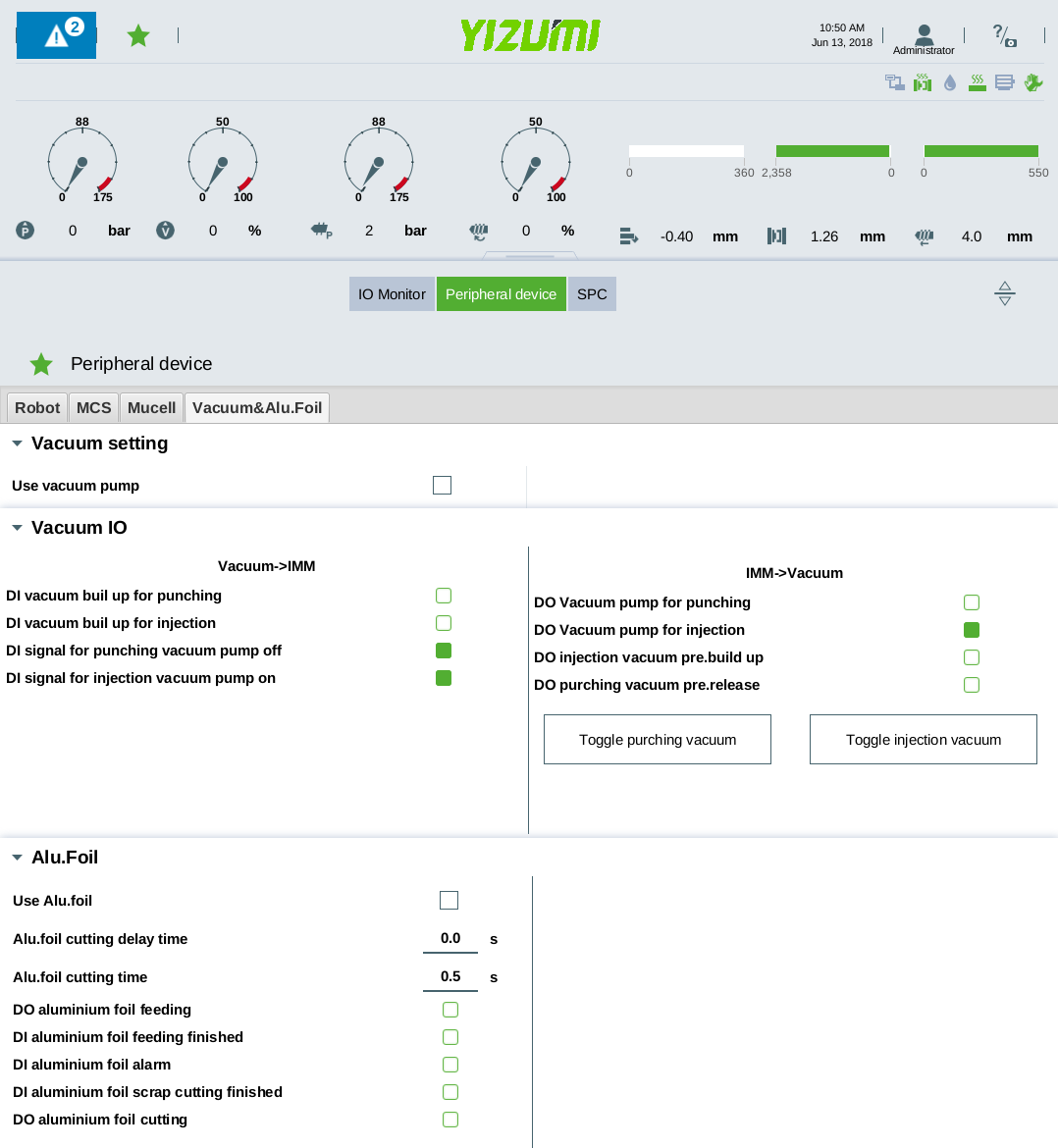

對于自動化系統，重點是各個工序的先后次序與銜接配合，比如塑化、打氣、鋁箔沖切轉移、抽真空、合模、注射、取件。如圖9所示，伊之密注塑機將動作控制全部整合到操作系統中，使整個流程更緊湊，工藝參數設置更高效。
